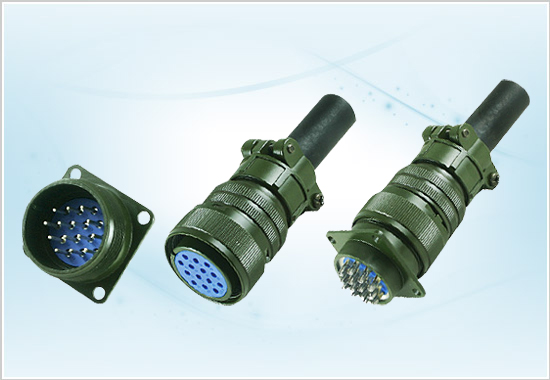

YPB電連接器為我公司自行研制設計和制造的產品，具有重量輕，規格多，螺紋連接，良好的密封性能，殼體采用鋁合金，接觸體鍍銀，耐腐蝕，導電性能和機械強度。它們是國外同類產品的理想替代產品？擅姘灏惭b也可對接使用。 |
| |
(1) 工作環境
|
| |
· 環境溫度：非密封插頭座為 -55~+ 70 ℃ 密封插頭座為 -55~+ 50 ℃
· 相對濕度：濕度為 + 40 ℃ 時可達 98% temperature is + 40 ℃
· 大氣壓力：達 2Kpa
· 震動：振頻為 10~200Hz, 加速度達 100M / S 2
· 沖擊：頻率為 40~100 次 / 分，加速度達 250 M / S 2
· 離心：加速度達 250 M / S 2 |
| |
(2)主要技術特性
|
| 額定電壓 |
| |
|
大氣壓力（ Kpa ） |
100 |
8.5 |
4.4 |
2 |
|
工作電壓 (V) |
500 |
250 |
175 |
150 | |
| |
| 額定電流 |
| |
|
接觸對直徑（ mm ） |
1.5 |
2.5 |
3.5 |
5.5 |
|
額定電流 (A) |
10 |
25 |
50 |
100 | |
| |
接觸對數為 1-20 ，為額定電流的 100%
接觸對數為 21-30 ，為額定電流的 80%
絕緣電阻：正常條件下不小于 500M Ω 恒定濕熱試驗后不小于 2 M Ω |
| |
| 接觸電阻 |
| |
|
接觸對直徑（ mm ） |
1.5 |
2.5 |
3.5 |
5.5 |
|
接觸電阻 ( Ω ) |
0.0025 |
0.001 |
0.0005 |
0.0003 | |
| |
|
插頭座外設所有結合處的總接觸電阻不大于 0.002 Ω
試驗電壓（ 50Hz, 有效值）：
正常條件下 1500V 恒定濕熱試驗后 1000V |
| |
| 單腳分離力 |
| |
|
接觸對直徑（ mm ） |
1.5 |
2.5 |
3.5 |
5.5 |
|
分離力 (N) |
3-6 |
4-8 |
6-10 |
10-20 | |
| |
| 壽命： 500 次 | |
