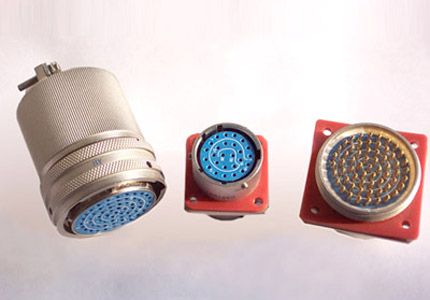

Y11系列圓形航空電連接器簡介
Y11系列圓形密封電連接器具有快速連接，快速分離，體積小，重量輕之特點，采用內卡口式鎖緊方式，接觸件端接為焊接式，殼體有屏蔽式和非屏蔽式，使用便捷，通用性好，功能多樣，規格齊全，符合GJB101A—97要求，與YL11同型號產品互換。
主要技術性能
1、環境技術性能
工作溫度：–55℃～+125℃
相對濕度：40℃時達95﹪
工作高度：海拔30000m
振動：頻率10Hz～2000Hz，加速度196m/s2
沖擊：加速度980m/s2
防鹽霧、防雨淋、防沙塵等性能符合GJBI01A—97要求
氣密性：耐氣壓≥0.2Mpa（灌膠密封型插座）
2、電氣性能
接觸電阻及額定電流：
接觸件規格（㎜） |
接觸電阻（ m Ω） |
額定電流（ A ） |
￠ 1.0 |
≤ 5 |
5 |
￠ 1.5 |
≤ 3 |
10 |
額定電壓、耐電壓及絕緣電阻：
工作環境 |
額定電壓（ V ） |
耐電壓（ V ） |
絕緣電阻（ m Ω） |
常溫常壓 |
500 |
1500 |
≥ 3000 |
濕熱 |
500 |
500 |
≥ 20 |
高溫 |
250 |
500 |
≥ 500 |
低氣壓條件 4.39KPa |
300 |
200 |
– |
3、機械性能
殼體：高強度鋁合金材料 、銅合金、不銹鋼
鍍層：陽極氧化著色黑色、軍綠色、 噴砂鍍鎳、化學鍍鎳、電鍍鎘等。
絕緣體：耐熱熱塑性材料
接觸性：銅合金材料表面鍍金
機械壽命：500次 |
