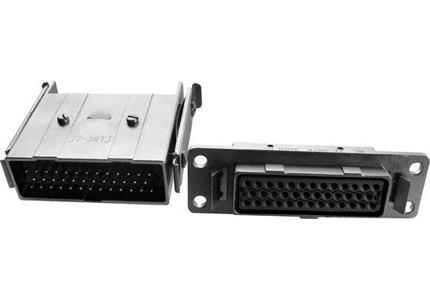

一、J7系列矩形電連接器（航空插頭）簡介
J7系列矩形電連接器（航空插頭）連接方式為直插連接，使用方便，可快速插拔，帶有獨特的雙重鎖緊機構，防雨外殼屏蔽，插座灌膠密封。插孔采用線簧孔，可靠性高，插拔力小，使用壽命長。廣泛適用于各種電子儀器、電器設備系統之間的電路連接。該系列產品采用的國家軍用標準為GJB176A—98《J7系列耐環境線簧孔矩形電連接器規范》
二、主要技術性能：
1、環境技術性能
工作溫度：–55℃～+125℃
相對濕度：40±2℃時相對濕度92﹪—98﹪
工作氣壓：101.33Kpa～6.67Pa
正弦振動：10Hz～2000Hz，加速度245m/s2
密封性（僅密封插座）：耐氣壓0.2Mpa
沖擊：加速度1176m/s2
碰撞：加速度392 m/s2
離心：加速度784 m/s2
防雨：降雨量5mm/min
機械壽命：1000次
2、電氣性能
|
標準大氣條件 |
潮濕條件 |
高溫條件 |
淋雨條件 |
|
≥5000mΩ |
≥50mΩ |
≥500mΩ |
≥4mΩ | 接觸電阻：≤8mΩ 工作電流：3A
耐電壓：
|
標準大氣條件 |
低氣壓條件 |
|
AC1000Vrms |
AC150Vrms | |
