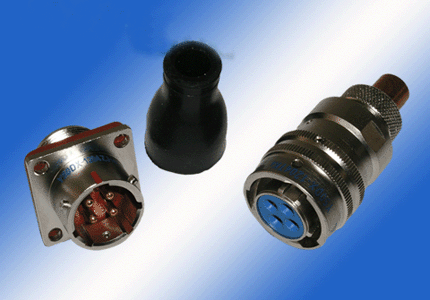

本系列產品為產品內輸送大電流的電源連接器，符合GJB101A-97標準，卡口快速連接，端接方式為焊接，與YLD同型號產品互換。
技術特性
環境性能
工作溫度：-55℃～+125℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度490m/s2
恒加速度：490m/s2
密封性：耐壓0.2MPa
防鹽霧，防潮濕，防霉菌性能等符合GJB101A-97標準的要求。
電氣性能
接觸電阻及額定電流
接觸件規格mm |
φ2.5 |
φ3 |
φ3.5 |
φ4 |
φ5 |
φ6 |
φ7 |
Φ8 |
φ9 |
Φ10 |
φ12 |
φ15 |
φ17 |
接觸電阻mΩ |
≤1.5 |
≤1 |
≤1 |
≤1 |
≤0.7 |
≤0.7 |
≤0.5 |
0.5 |
≤0.4 |
0.4 |
≤0.3 |
≤0.3 |
≤0.3 |
額定電流A |
25 |
50 |
50 |
60 |
75 |
100 |
100 |
130 |
150 |
200 |
250 |
400 |
600 |
額定電壓、耐電壓及絕緣體
工作環境 |
額定電壓V |
耐電壓V |
絕緣電阻MΩ |
常溫常壓 |
500 |
1500 |
≥3000 |
濕熱 |
500 |
500 |
≥20 |
高溫 |
250 |
— |
≥50 |
低氣壓條件4.39KPa |
300 |
375 |
— |
機械性能
殼體：高強度鋁合金材料，不銹鋼、銅合金。
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：噴砂鍍鎳、化學鍍鎳、鍍鎘等。
絕緣體：耐熱熱塑性材料或工程塑料。
接觸件：銅合金材料 表面鍍金
機械壽命：500次
|
