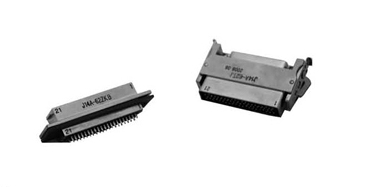

J14A、C、D系列矩形電連接器
一、J14A、C、D系列矩形電連接器簡介
本系列電連接器（航空插頭）屬于低頻電連接器。雙保險鎖緊機構，是矩形電連接器中兼顧操作快捷、使用可靠的連接鎖緊形式、端接形式為焊接。該系列產品規格齊全，可分為針式、孔式插頭，針式面板式、孔式面板式插座；針式電纜式、孔式電纜式插座等多種規格。另外J14A系列插座還有直插印制板形式和90度彎插印制板形式。
二、J14系列矩形電連接器適用范圍
適用于戰略武器系統、航天衛星系統、運載火箭、地面保障系統，也可廣泛用于各種電子儀器、儀表及電纜間的連接。
三、使用環境條件
工作溫度：–55℃～+125℃
相對濕度：40±2℃時，90﹪—95﹪
大氣壓力：101.3Kpa～1.33Pa
正弦振動：10Hz～2000Hz，加速度196m/s2
沖擊：980m/s2
加速度：780 m/s2
四、主要技術性能
額定電流（A）：
|
接觸件插配直徑￠㎜ |
0.8 |
1 |
1.5 |
|
額定電流 |
3 |
5 |
10 |
接觸電阻（Mω）：
|
接觸件插配直徑￠㎜ |
0.8 |
1 |
1.5 |
|
壽命實驗值 |
0.006 |
0.003 |
|
壽命實驗后 |
0.010 |
0.005 |
絕緣電阻：標準條件下：不小于2000mΩ
高溫條件下：不小于1000mΩ
潮濕條件下：不小于20mΩ
耐電壓：標準條件下：800V
低氣壓條件下：250V
機械壽命：500次
|
