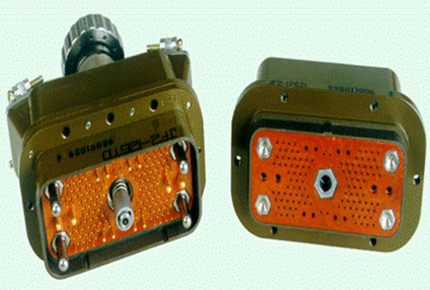

JF2-126分離脫離電連接器
●連接方式為手輪式
●分離方式為電磁解鎖和機械解鎖，瞬間強制分離
適用范圍
JF2-126芯脫落電連接器適用于戰略戰術武器系統、航天運載系統級間及與地面設備之間的電氣線路連接和自動分離，以及類似需要自動分離的場合。
使用環境條件
工作溫度 -55℃～100℃
相對濕度 40±2℃時相對濕度90%～95%
工作氣壓 101.33kPa～6.67Pa
正弦振動 10～2000Hz 加速度147m/s2
沖 擊 加速度980m/s2
加 速 度 加速度245m/s2
注：插合狀態下，上述3項加速度值減半。
主要技術特性
接觸件特性
|
插針直徑 |
1 |
2.2 |
4 |
|
接觸件數目 |
114 |
8 |
4 |
|
額定電流(A) |
5 |
20 |
60 |
|
接觸電阻(mΩ) |
≤10 |
≤5 |
≤5 |
絕緣電阻
|
標準大氣條件 |
高溫條件 |
潮濕條件 |
|
≥1000MΩ |
≥500MΩ |
≥20MΩ |
耐電壓
|
標準大氣條件 |
AC 1000Vrms |
|
低氣壓條件 |
AC 200Vrms |
|
潮濕條件 |
AC 500Vrms |
外殼間電連續性 不大于50mΩ(JF2A)
機械分離力 49N～196N
電磁分離 DC 27±3V（線包阻值6Ω～7Ω）
分離時間≤0.2s
機械壽命 300次
執行標準
Q/Ag1.031-87《JF2-126芯脫落電連接器技術條件》
軍標線為ZZR-Q/Ag20310-2003《JF2-126型分離、脫落電連接器詳細規范》
注:軍標線產品的技術指標不盡相同、需要時必須另行確認。
型號標志
|
代號 |
JF |
2 |
A |
- |
126 |
T |
D |
W |
|
序號 |
① |
② |
③ |
|
④ |
⑤ |
⑥ |
⑦ |
① 矩形脫落電連接器
② 設計序號
③ 類別號：A-具備外殼間電連續性性能，無此性能不標注
④ 芯數： 126
⑤ 電連接器類別：T-插頭，Z1-單層插座，Z2-雙層插座
⑥ D-電磁分離插頭，手動分離插頭不標注
⑦ 插頭電纜罩出線口形式：W-彎式，直式不標注

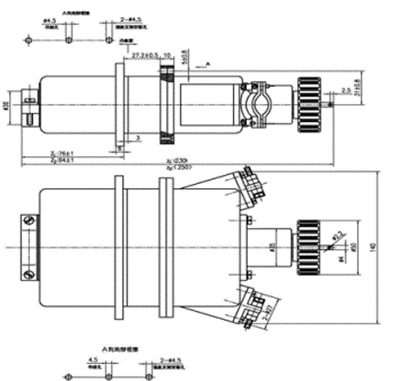

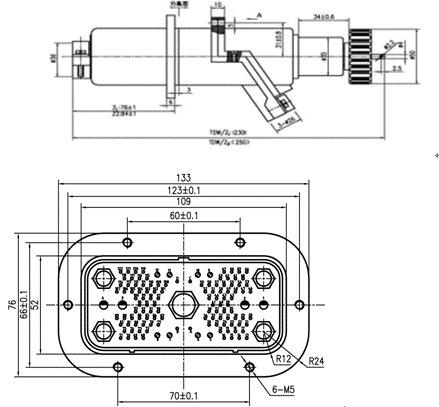

外形及安裝尺寸

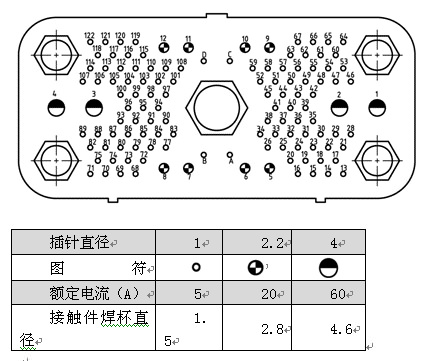

接觸件孔位排列（插座插合面正視圖）
型號規格
目前已有規格品種如下： JF2-126TD、JF2-126TDW、JF2-126Z 1、JF2-126Z 2、JF2-126TWa、JF2-126TWc、JF2-126Z 1a、JF2-126Z 2a、JF2-126Z 2b、JF2A-126TD、JF2A-126TDW、JF2A-126Z 1、JF2A-126Z 2； |
