YPB電連接器為我公司自行研制設計和制造的產品，具有重量輕，規格多，螺紋連接，良好的密封性能，殼體采用鋁合金，接觸體鍍銀，耐腐蝕，導電性能和機械強度。它們是國外同類產品的理想替代產品。可面板安裝也可對接使用。 |
| |
(1) 工作環境
|
| |
· 環境溫度：非密封插頭座為 -55~+ 70 ℃ 密封插頭座為 -55~+ 50 ℃
· 相對濕度：濕度為 + 40 ℃ 時可達 98% temperature is + 40 ℃
· 大氣壓力：達 2Kpa
· 震動：振頻為 10~200Hz, 加速度達 100M / S 2
· 沖擊：頻率為 40~100 次 / 分，加速度達 250 M / S 2
· 離心：加速度達 250 M / S 2 |
| |
(2)主要技術特性
|
| 額定電壓 |
| |
大氣壓力（ Kpa ） |
100 |
8.5 |
4.4 |
2 |
工作電壓 (V) |
500 |
250 |
175 |
150 |
|
| |
| 額定電流 |
| |
接觸對直徑（ mm ） |
1.5 |
2.5 |
3.5 |
5.5 |
額定電流 (A) |
10 |
25 |
50 |
100 |
|
| |
接觸對數為 1-20 ，為額定電流的 100%
接觸對數為 21-30 ，為額定電流的 80%
絕緣電阻：正常條件下不小于 500M Ω 恒定濕熱試驗后不小于 2 M Ω |
| |
| 接觸電阻 |
| |
接觸對直徑（ mm ） |
1.5 |
2.5 |
3.5 |
5.5 |
接觸電阻 ( Ω ) |
0.0025 |
0.001 |
0.0005 |
0.0003 |
|
| |
插頭座外設所有結合處的總接觸電阻不大于 0.002 Ω
試驗電壓（ 50Hz, 有效值）：
正常條件下 1500V 恒定濕熱試驗后 1000V |
| |
| 單腳分離力 |
| |
接觸對直徑（ mm ） |
1.5 |
2.5 |
3.5 |
5.5 |
分離力 (N) |
3-6 |
4-8 |
6-10 |
10-20 |
|
| |
| 壽命： 500 次 |
| |
插座外殼配合直徑 |
接觸對數目 |
接觸對組合代號
|
總數 |
按直徑分組 (mm) |
| 1.5 |
2.5 |
3.5 |
5.5 |
20 |
2 |
2 |
|
|
|
1 |
20 |
2 |
|
2 |
|
|
2 |
20 |
3 |
|
4 |
|
|
3 |
20 |
3 |
3 |
|
|
|
4 |
20 |
3 |
1 |
2 |
|
|
5 |
20 |
4 |
|
4 |
|
|
6 |
20 |
4 |
4 |
|
|
|
7 |
20 |
4 |
2 |
2 |
|
|
8 |
20 |
5 |
|
5 |
|
|
9 |
20 |
5 |
5 |
|
|
|
10 |
20 |
7 |
7 |
|
|
|
11 |
28 |
2 |
|
|
2 |
|
1 |
28 |
4 |
4 |
|
|
|
7 |
28 |
4 |
2 |
2 |
|
|
8 |
28 |
4 |
|
4 |
|
|
9 |
28 |
4 |
|
2 |
2 |
|
2 |
28 |
4 |
2 |
|
2 |
|
10 |
28 |
6 |
4 |
|
2 |
|
3 |
28 |
6 |
6 |
|
|
|
11 |
28 |
7 |
|
7 |
|
|
4 |
28 |
7 |
7 |
|
|
|
12 |
28 |
7 |
5 |
2 |
|
|
13 |
28 |
7 |
4 |
3 |
|
|
14 |
28 |
7 |
3 |
4 |
|
|
15 |
28 |
17 |
17 |
|
|
|
16 |
32 |
8 |
|
8 |
|
|
2 |
32 |
8 |
8 |
|
|
|
7 |
32 |
8 |
7 |
1 |
|
|
8 |
32 |
8 |
4 |
4 |
|
|
9 |
32 |
10 |
10 |
|
|
|
10 |
32 |
10 |
5 |
5 |
|
|
16 |
32 |
10 |
6 |
4 |
|
|
11 |
32 |
12 |
6 |
6 |
|
|
3 |
32 |
12 |
12 |
|
|
|
12 |
32 |
13 |
9 |
4 |
|
|
15 |
32 |
14 |
14 |
|
|
|
4 |
32 |
19 |
19 |
|
|
|
17 |
40 |
3 |
|
|
|
3 |
1 |
40 |
5 |
|
|
5 |
|
10 |
40 |
9 |
|
5 |
4 |
|
2 |
40 |
14 |
8 |
6 |
|
|
3 |
40 |
14 |
12 |
2 |
|
|
4 |
40 |
14 |
14 |
|
|
|
5 |
40 |
15 |
15 |
|
|
|
6 |
40 |
15 |
13 |
2 |
|
|
7 |
40 |
16 |
14 |
2 |
|
|
8 |
40 |
16 |
16 |
|
|
|
9 |
40 |
26 |
22 |
4 |
|
|
11 |
40 |
31 |
31 |
|
|
|
12 |
|
| |
| 插座外殼配合直徑 |
接觸對數目 |
接觸對組合代號
|
總數
|
按直徑分組 (mm) |
1.5 |
2.5 |
3.5 |
5.5 |
48 |
5 |
|
|
|
5 |
10 |
48 |
7 |
|
|
7 |
|
9 |
48 |
13 |
|
13 |
|
|
8 |
48 |
20 |
14 |
6 |
|
|
5 |
48 |
26 |
26 |
|
|
|
6 |
48 |
26 |
25 |
1 |
|
|
7 |
48 |
42 |
42 |
|
|
|
11 |
|
| |
 |
| |

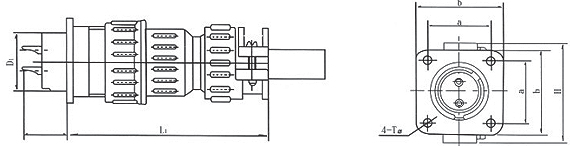

直式非屏蔽非密封插頭座（插座P-J-K-A，插頭P-J-K-Q）
直式非屏蔽密封插頭座（插座P-J-M，插頭P-K-Q） |
| |
型號 |
D 1 |
b |
a |
T φ |
d 1 |
d 2 |
L |
L 1 |
H 1 |
H 2 |
20 |
A |
20 |
30 |
22 ± 0.2 |
3.5 |
18 |
14 |
60 |
71 |
36 |
20.5 |
20 |
M |
20 |
32 |
22 ± 0.2 |
4.5 |
18 |
14 |
64 |
75 |
36 |
20.5 |
28 |
A |
28 |
38 |
30 ± 0.2 |
3.5 |
25 |
21 |
64 |
78 |
48 |
28.5 |
28 |
M |
28 |
40 |
30 ± 0.2 |
4.5 |
25 |
21 |
68 |
82 |
48 |
28.5 |
32 |
A |
32 |
40 |
32 ± 0.2 |
3.5 |
25 |
21 |
66 |
80 |
52 |
32.5 |
32 |
M |
32 |
44 |
32 ± 0.2 |
4.5 |
25 |
21 |
70 |
84 |
52 |
32.5 |
40 |
A |
40 |
48 |
40 ± 0.2 |
3.5 |
32 |
24 |
72 |
86 |
60 |
40.5 |
|
| |

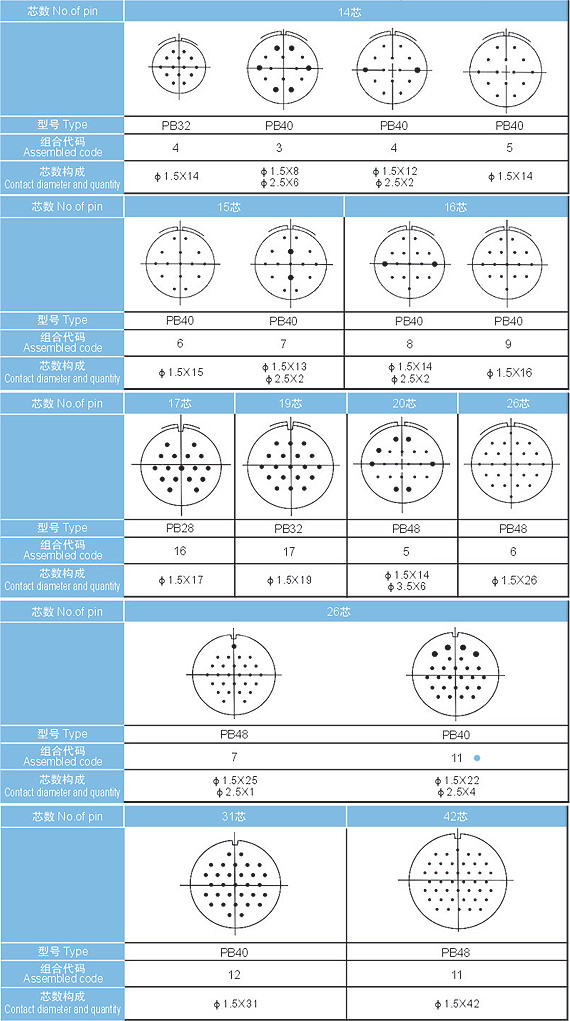

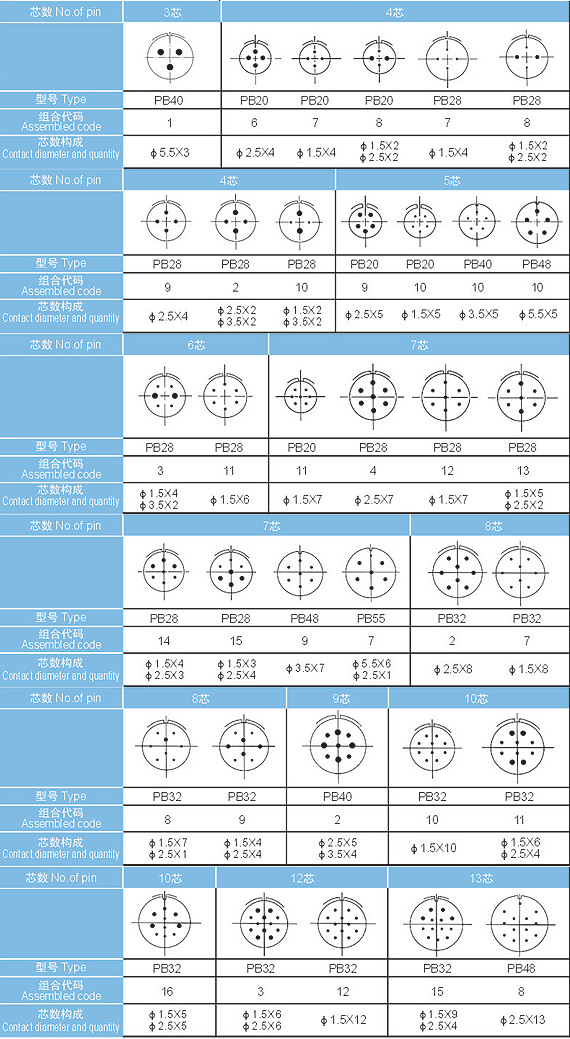

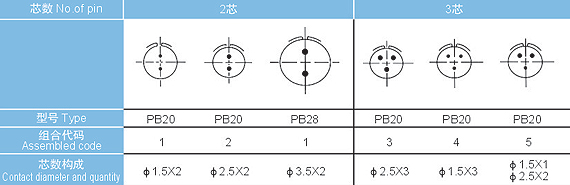

| 接觸配對列 |
| |
 |
| |
 |
| |
 |
