J599G光纖光纜連接器
■ 主要特征
*連接器接口尺寸符合GJB 599A（MIL-DTL-38999Ⅲ）

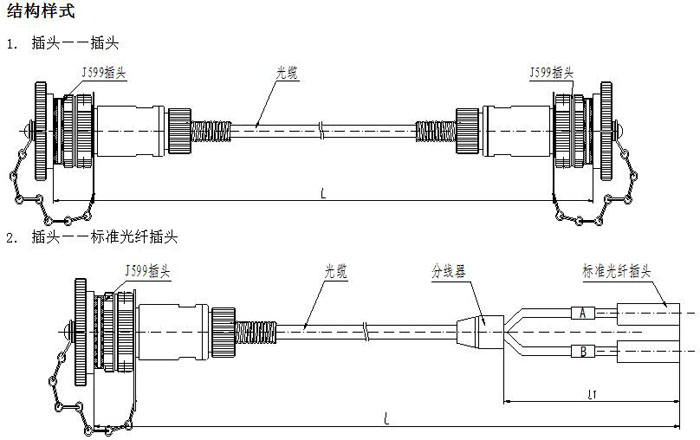

*光纜總長度以及分線長度可根據客戶要求調整
*五鍵定位，有盲插和防誤插功能
*可滿足RoHS要求
*支持光電混裝
主要技術指標：
*插入損耗：頭座互配，插入損耗IL≤0.6dB（4芯），≤0.75 dB（6芯）。
*機械壽命：500次
*振動：10Hz～500Hz，加速度98m/s2
* 沖擊：980m/s2
*工作溫度：-40～80℃
*抗拉力：≥300N（主纜）
* 具有抗高強度振動特性
*濕熱：溫度（+30±2）℃～（+60±2）℃，濕度90％～95％，持續時間4d
*鹽霧：5％NaCl鹽霧中48h，金屬件無腐蝕

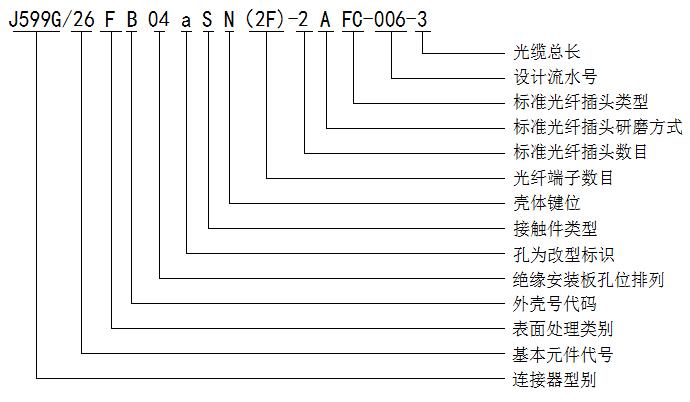

型號組成示例：

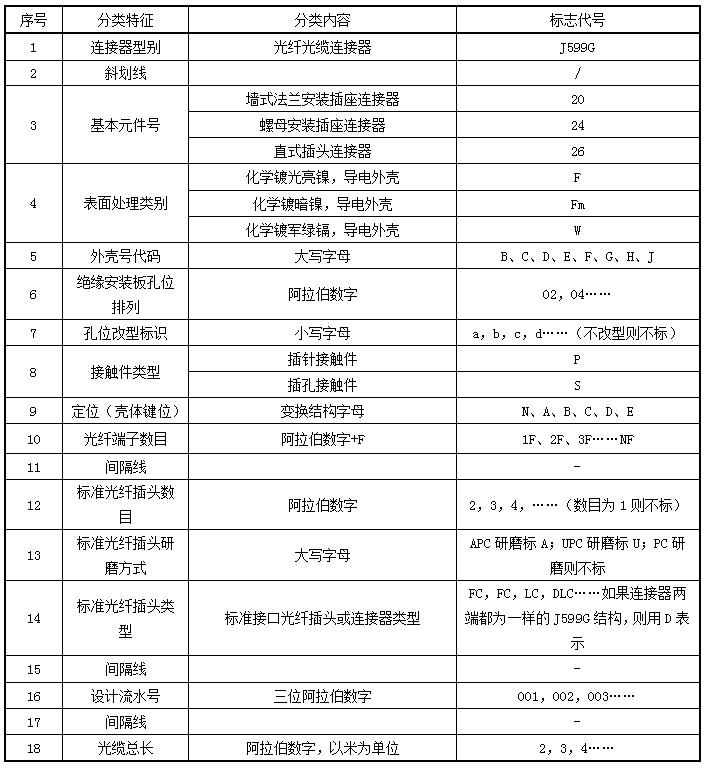

型號標記代號及意義：
注：
1.插頭、插座均以光纜組件形式訂貨
2.標準光纖插頭可以是DLC，LC，SC，ASC，F(xiàn)C，AFC等；
3.光纜長度按客戶要求提供
4.光纜可為野戰光纜或鎧裝光纜等

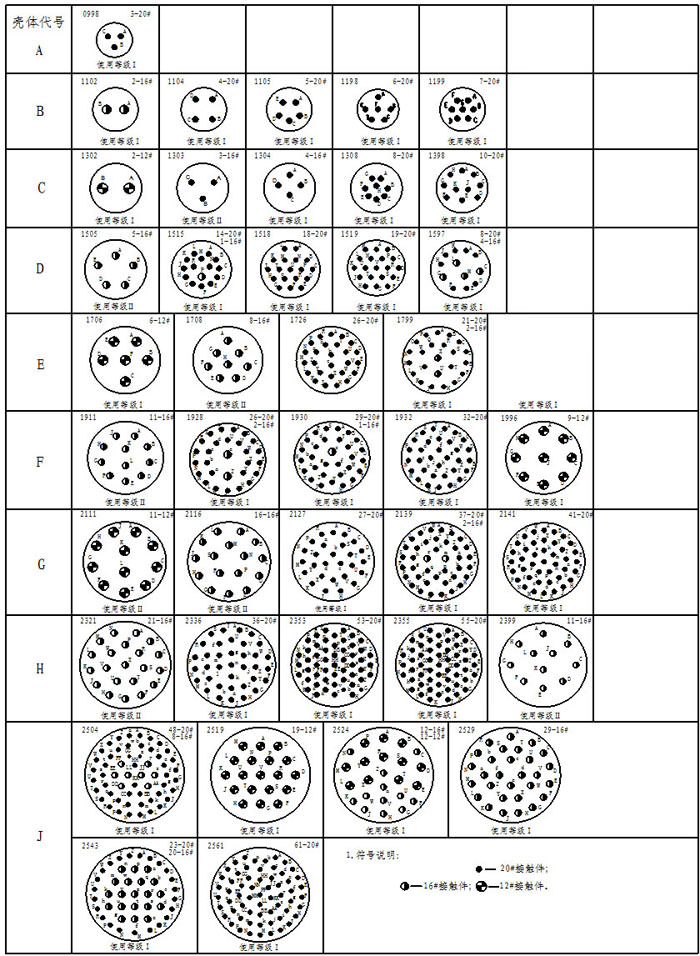

接點排列（孔位排列）

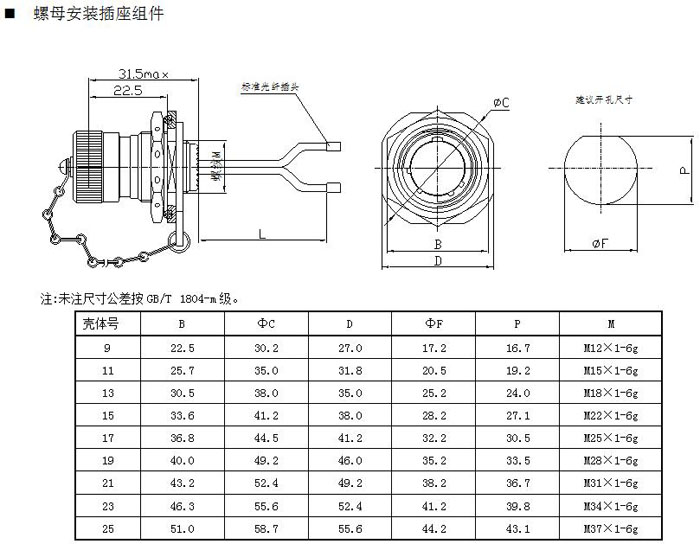

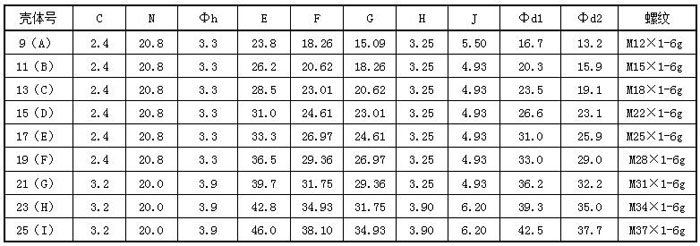

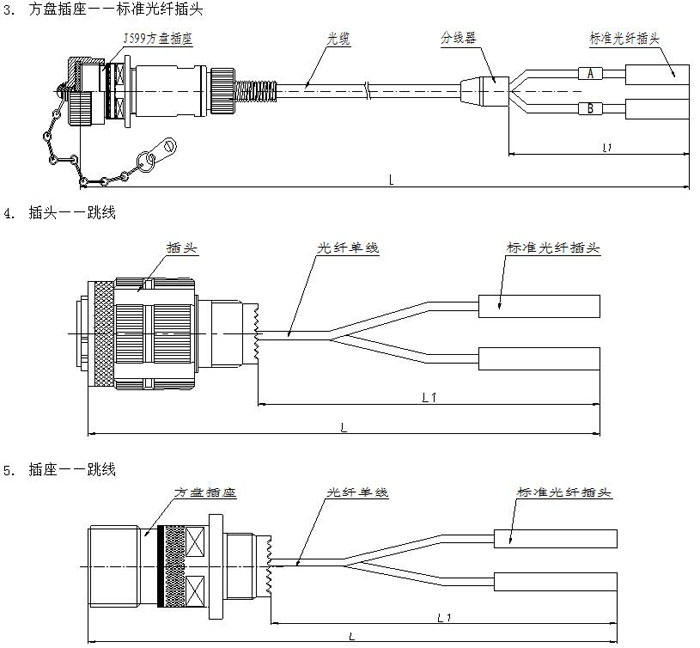

外形尺寸：

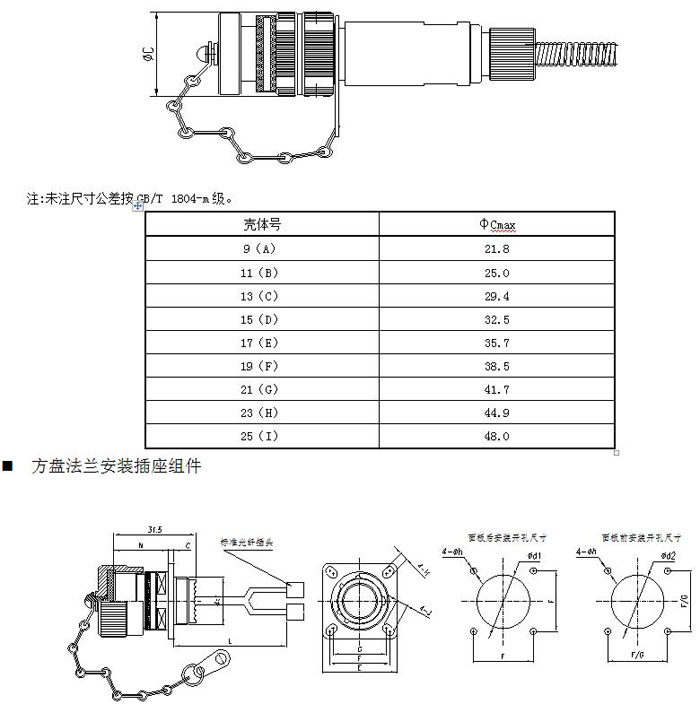

*插頭組件
注:未注尺寸公差按GB/T 1804-m級。
注：以上結構均可根據客戶要求配套電接觸件，成為光電混裝連接器。電性能指標同相應的GJB 599連接器。

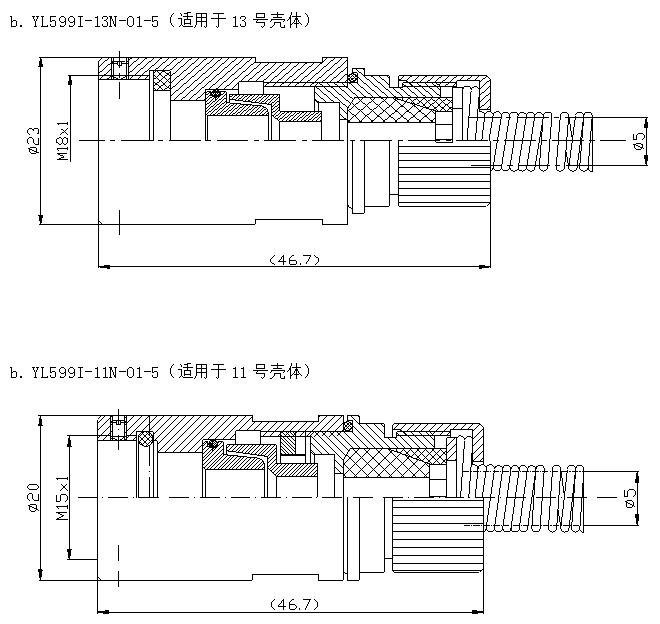

尾部外形及安裝尺寸(未注公差按GB/T 1804-m)
1.插頭、插座及防水蓋外形及孔位尺寸
參照GJB 599系列耐環境快速分離高密度小圓形電連接器樣本。

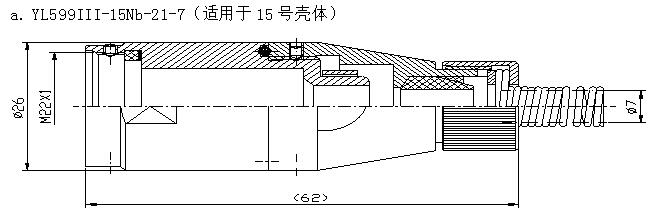

2.尾部外形尺寸
|
