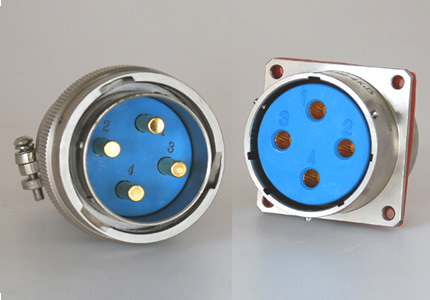

一、YLD圓形電連接器簡介
本系列產品為產品內輸送大電流的電源連接器，符合GJB101A-97標準，插孔為線簧插孔，卡口快速連接，端接方式為焊接，與Y50DX同型號產品互換。
技術特性
環境性能
工作溫度：-55℃～+125℃
相對濕度：40℃時達95%
工作高度：海拔30000m
振動：頻率10Hz～2000 Hz加速度196m/s2
沖擊：加速度980m/s2
密封性：耐壓0.2MPa
防鹽霧，防潮濕，防霉菌性能等符合GJB101A-97標準的要求。
電氣性能
接觸電阻及額定電流
接觸件規格mm |
Φ1.5 |
2.2 |
2.39 |
2.5 |
3.0 |
3.5 |
6.0 |
接觸電阻mΩ |
3.00 |
2.00 |
2.00 |
2.00 |
1.00 |
0.75 |
0.50 |
額定電流A |
13 |
20 |
25 |
25 |
35 |
50 |
90 |
機械性能
殼體：高強度鋁合金材料，不銹鋼、銅合金。
非屏蔽鍍層：陽極氧化作色
屏蔽鍍層：噴砂鍍鎳、化學鍍鎳、鍍鎘等。
絕緣體：耐熱熱塑性材料或工程塑料。
接觸件：銅合金材料 表面鍍金
機械壽命：500次 |
