YQC型產品是防水小圓形電連接器。具有體積小、耐環境、快速分離與連接的特點供電氣和無線電設備的電連接用。它是在原FQ型產品的基礎上進行改進的產品，除外殼結構采用機加工外，其安裝尺寸、接觸件排列及數量完全等同與FQ型產品：其性能特點在FQ產品的防水基礎上又增加了三防功能。本產品除產品結構尺寸外，技術要求和檢測方法采用了GJB598A國家軍用標準的有關規定。

主要技術特性

1． 連接器應能在1米深的水中經受30分鐘的試驗而連接器內部不進水。

2． 工作電壓、工作電流、每一接觸對的接觸電阻



3． 試驗電壓（50Hz）

4． 絕緣電阻

5．機械壽 命：500次





①-廠標

②-主稱代號

③-殼體號

④-接觸件數目

⑤-插頭、插座類型：T-插頭，Z-插座

⑥-接觸件形式：J-插針，K-插孔

⑦電纜線徑

⑧-金屬防塵蓋

序號	分類特征	分類內容	標志內容
1	主型號		YQC
2	殼體代號	14、18、24、30	標出數字

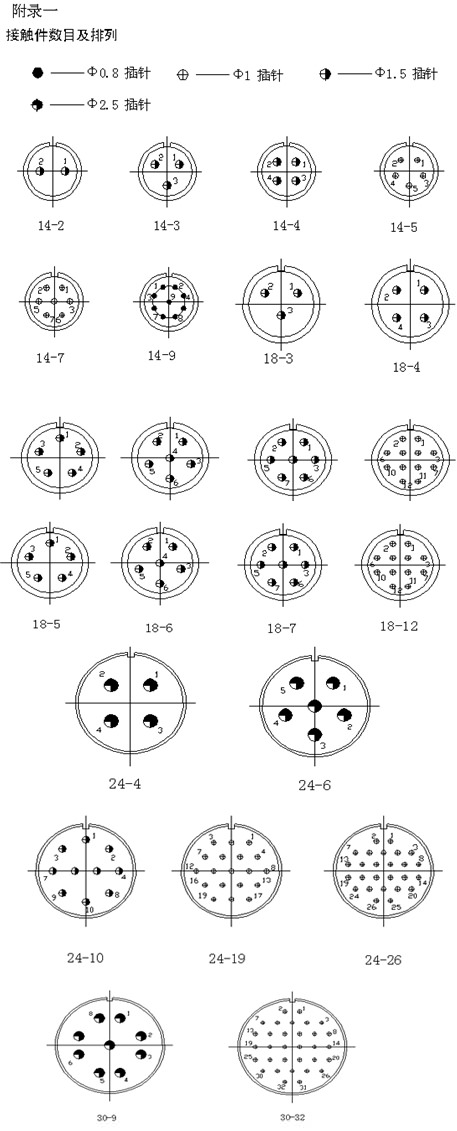

3	接觸件數目	系列品種見附錄一	標出數字
4	電連接器形式	護線簧式插頭	T
		夾線板式插頭	TH
		方盤安裝插座	Z
		圓盤安裝插座	YZ
		夾線板式電纜插座	ZH
		護線簧式電纜插座	ZP
		穿墻插座	ZS
		印制板插針	JY
		印制板插孔	JK
		濾波插座	LE
5	接觸件形式	插針	J
		插孔	K
		穿墻接觸件	S
6	插頭或電纜插座配合電纜外徑		標出直徑數字
7	插頭或電纜插座金屬防塵罩		C
注：序號“6”和“7”兩項內容作為訂貨要求，并在合格證及包裝盒上注明，連接器上

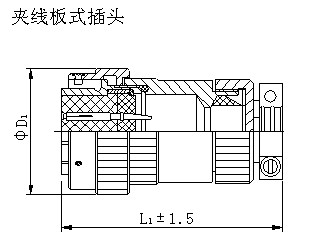

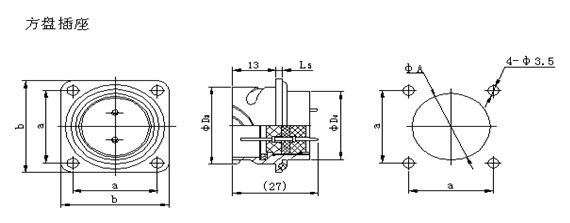

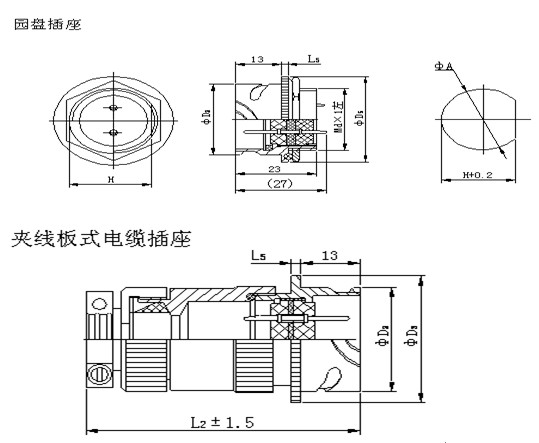

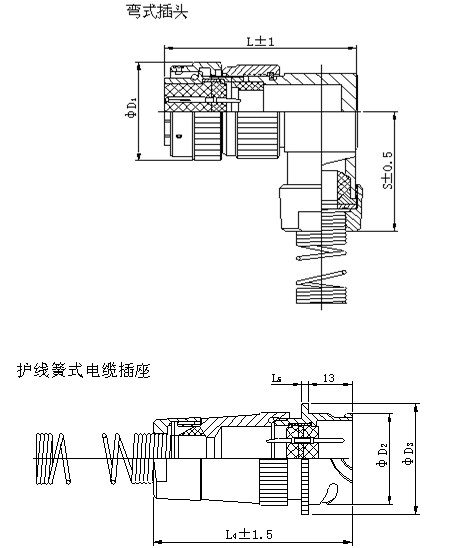

外形及安裝尺寸

殼體代號 尺寸	YQC14	YQC18	YQC24	YQC30
配用電纜直徑	5、6、7、8	6、8、9、10	6、8、9、10	10、12、14、16
D1	21	27	33	39
D2	16.7	20.8	27	33
D3	19.7	23.8	30	36
D4	14	18	24	30
D5	22	25	33	38
☆ L1	55.5	55.5	58.8	64.8
☆ L2	57.5	57.5	60.8	66.8
☆ L3	45	48	56	63
☆ L4	47	50	58	65
L5	2	2	2	2.5
☆ A	14.5	18.5	24.5	30.5
☆ B	17.2	21.3	27.3	33.3
a	17	20	26	31
b	24	27	33	38
d	14.	18	24	30
L	25	31	34	35
H	13.2	17	23	29
S	44.5	44.5	51	57.5
注:：1、電纜直徑尺寸由用戶按表中規定選擇或提出其它要求。 2、☆為參考尺寸。
