YF防水型系列圓形電連接器符合電子工業部元器件工業管理局局批標準 DZ4Q/RE008-84 制造，產品結構先進，可靠性高，體積小，重量輕，卡口快速連接，防水性能優良，操作使用簡便。結構先進，電連接性能優良，價格低廉，性價比高。插針、插孔引線采用焊接式，產品被廣泛使用于各種電子儀器、電子、電氣設備間有防水要求的電連接中產品針、孔可以根據您的要求互換。
(1) 使用條件
工作溫度： -40~+ 85 ℃
· 相對濕度：溫度為 + 40 ℃ 時可達 93% ± 3%
· 振動：頻率 10~200HZ ，加速度 150 m /s 2
· 碰撞：加速度達 490 m /s 2
工作溫度： -40~+ 85 ℃
·2）工作電壓、電流、電阻
相對濕度：溫度為 + 40 ℃ 時可達 93% ± 3%
· 振動：頻率 10~200HZ ，加速度 150 m /s 2
· 碰撞：加速度達 490 m /s 2
· 恒加速度振動：加速度達 245 mm /s 2
· 大氣壓力：達 4.4 Kpa
· 機械壽命： 500 次
· 連接器應能在 1 米 深的水中經受 30 分鐘的試驗而連接器內部不進水
|
接觸件直徑 |
接觸電阻( Ω ) |
工作電流(A) |
電壓《 400HZ |
|
接點中心距 (mm) |
|
》 3.5 |
2.8 |
|
0.8 |
0.01 |
2 |
500 |
400 |
|
1 |
0.05 |
3 |
500 |
400 |
|
1.5 |
0.0025 |
10 |
500 |
400 |
|
2.5 |
0.001 |
25 |
500 |
400 |
注：根據連接器接觸對數量，其每一接觸對的額定電流規定如下：
接觸對數目： 1~20 ，為額定工作電流的 100%
接觸對數目： 21~32 ，為額定工作電流的 80%
接觸對數目： 33~55 ，為額定工作電流的 70%
|
(3）試驗電壓（50HZ） |
|
|
|
接觸對中心距 (mm) |
正常條件下 (V) |
潮濕試驗后(V) |
|
》 3.5 |
1500 |
1000 |
|
2 ． 8 |
1200 |
800 |
|
|
|
|
型號標志示例：
|
LH |
YF |
14 |
5 |
T |
K |
7 |
|
① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
①-廠標
②-主稱代號
③-殼體號
④-接觸件數目
⑤-插頭、插座類型：T-插頭，Z-插座
⑥-接觸件形式：J-插針，K-插孔
⑦電纜線徑
|
|
(4)低氣壓條件下的試驗電壓（50HZ） |
|
|
|
大氣壓力
|
接觸對中心距 |
|
》 3.5 |
》 2.8 |
|
46.7 |
1000V |
730V |
|
8.5 |
500V |
400V |
|
4.4 |
400V |
300V |
|
|
(5)絕緣電阻 |
|
|
|
正常條件下 |
高溫條件下 |
潮濕試驗后 |
|
》 500M Ω |
》 500M Ω |
》 500M Ω |
|
|
|
|

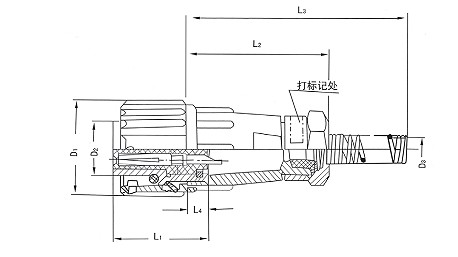

插頭類型
|
外型及結構尺寸
|
電纜直徑
|
外型及結構尺寸
|
|
D 1 |
D 2 |
L 1 |
L 4 |
D 3 |
L 2 |
L 3 |
|
YF14 |
φ 21 |
φ 12.2 |
21 |
5.4 |
φ 6 |
φ 6 |
35 |
69 |
|
YF18 |
φ 27 |
φ 16.6 |
21 |
5.4 |
φ 10 |
φ 10 |
38 |
69 |
|
|
|
|

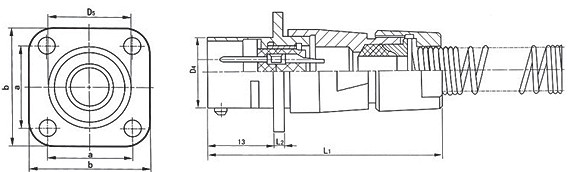

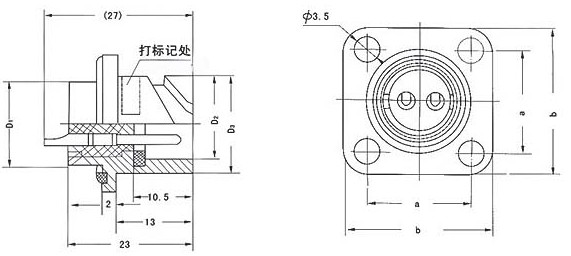

外型及安裝尺寸 |
|
 |
|
類型 |
安裝及外形尺寸 |
|
a |
b |
D 1 |
D 2 |
D 3 |
|
YF14 |
17 ± 0.2 |
24 |
φ 14 |
φ 12.2 |
φ 16.8 |
|
YF18 |
20 ± 0.2 |
27 |
φ 18 |
φ 16.6 |
φ 21.2 |
|
|
|
|
|
|
|
|

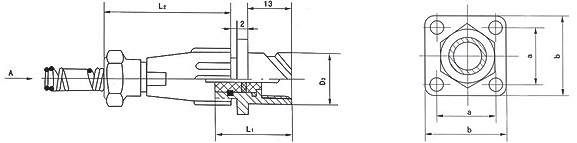

插座類型
|
安裝尺寸
|
電纜直徑
|
外型及結構尺寸
|
|
L 2 |
|
D 3 |
a |
b |
L 1 |
|
|
|
|
|
|
|
|
|
YF14 |
16.8 |
17 |
24 |
21 |
6 |
35 |
|
YF18 |
21.2 |
20 |
27 |
21 |
10 |
38 |
|
|
 |
|
型號及相配關系 |
接觸直徑
|
電流 |
|
插頭 Plug |
插座 Receptacle |
|
|
|
|
|
|
|
YF14-2T-6 |
FQ14-2Z |
φ 1.5 |
10A |
|
YF14-3T-6 |
FQ14-3Z |
φ 1.0 |
3A |
|
YF14-4T-6 |
FQ14-4Z |
φ 1.0 |
3A |
|
YF14-5T-6 |
FQ14-5Z |
φ 1.0 |
3A |
|
YF14-7T-6 |
FQ14-7Z |
φ 1.0 |
3A |
|
YF14-9T-6 |
FQ14-9Z |
φ 0.8 |
2A |
| |
